Guía de encuestas de tierras expertas: medir y mapear los límites de su propiedad con precisión
Anh Quân
Creator
Tabla de contenidos
- Introducción a la topografía
- Métodos tradicionales de medición de la tierra
- Herramientas de medición de tierra digital moderna
- Técnicas de encuesta de tierras GPS
- Toplando parcelas irregulares
- Métodos de cálculo del área de la parcela
- Medición de la tierra profesional vs. bricolaje
- Aplicaciones y software de encuestas de tierras
- Asegurar la precisión de la encuesta de tierras
- Consideraciones legales en la medición del límite de la propiedad
- Conclusión
Ya sea que esté planeando comprar propiedades, resolver las disputas de límites o simplemente quiere saber las dimensiones exactas de la tierra que posee, es esencial la medición precisa de la tierra.Esta guía completa explora las técnicas profesionales de encuesta de tierras, las herramientas de medición del área de propiedad y los métodos más efectivos para lograr cálculos precisos del tamaño de la parcela.
Introducción a la topografía
La topografía de la tierra es la técnica y la ciencia de determinar con precisión las posiciones terrestres o tridimensionales de los puntos y las distancias y ángulos entre ellos.Estos puntos generalmente están en la superficie de la Tierra, y a menudo se usan para establecer mapas de tierra y límites para la propiedad, la construcción de ubicaciones u otros fines del gobierno o derecho civil.
Comprender las técnicas de encuesta de tierra adecuadas es crucial por varias razones:
- Establecer límites de propiedad legal
- Determinar el tamaño preciso de la trama para la valoración
- Planificación de proyectos de construcción
- Resolución de disputas de línea de propiedad
- Creación de mapas topográficos
- Apoyo a las decisiones de desarrollo de la tierra
Durante siglos, la medición de la tierra ha evolucionado desde simples mediciones de cuerda y cadena hasta tecnología GPS sofisticada.Hoy en día, tanto los métodos tradicionales como las herramientas digitales avanzadas juegan un papel importante para garantizar dimensiones de propiedades precisas.
Métodos tradicionales de medición de la tierra
Medición de cinta
La cinta de medición sigue siendo una de las herramientas más accesibles para la medición básica de la tierra.Para tramas pequeñas y regulares con límites claros, una cinta métrica larga (típicamente 100 pies/30 m) puede proporcionar mediciones razonablemente precisas.
Las mejores prácticas para la medición de la cinta:
- Use una cinta de acero para mayor precisión (las cintas de tela pueden estirarse)
- Asegúrese de que la cinta esté tensa para evitar la caída
- Tomar múltiples mediciones para la verificación
- Tener en cuenta la pendiente manteniendo el nivel de la cinta
- Use participaciones para marcar los puntos clave durante la medición
Teodolitos ópticos
Los teodolitos son instrumentos de precisión para medir ángulos horizontales y verticales, una piedra angular de la topografía tradicional.Consisten en un telescopio móvil montado dentro de dos ejes perpendiculares: el horizontal y vertical.
Los teodolitos ópticos tradicionales requieren habilidad para operar, pero proporcionan una excelente precisión para la medición del límite de la propiedad cuando se usan correctamente.Trabajan en el principio de triangulación, donde los ángulos de los puntos conocidos se miden para calcular distancias y posiciones.
Turning de tránsito y nivel
La topografía de tránsito implica el uso de un tránsito (un tipo de teodolito) para medir ángulos horizontales, ángulos verticales y alturas.Este método tradicional requiere:
- Configurar un tránsito en un punto conocido
- Avistamiento a un objetivo
- Registrando el ángulo
- Pasando a otro punto conocido
- Repetir el proceso para crear una red de medidas
La topografía de nivel se centra específicamente en determinar las diferencias de altura entre los puntos y es crucial para las encuestas de tierras topográficas.Este método utiliza un instrumento de nivel para garantizar que las mediciones expliquen la curvatura de la Tierra.
Herramientas de medición de tierra digital moderna
Medición de distancia electrónica (EDM)
Los dispositivos de medición de distancia electrónica han revolucionado la inspección de tierras mediante el uso de ondas electromagnéticas para determinar las distancias con una precisión notable.Estos instrumentos envían una señal a un reflector y miden el tiempo tardado para que la señal regrese, calculando la distancia en función del tiempo de viaje de la señal.
Los beneficios de EDM para la medición del área de propiedad incluyen:
- Precisión en milímetros a largas distancias
- Medición más rápida que los métodos tradicionales
- Error humano reducido
- Capacidad para medir terreno difícil
- Grabación de datos digitales para un análisis posterior

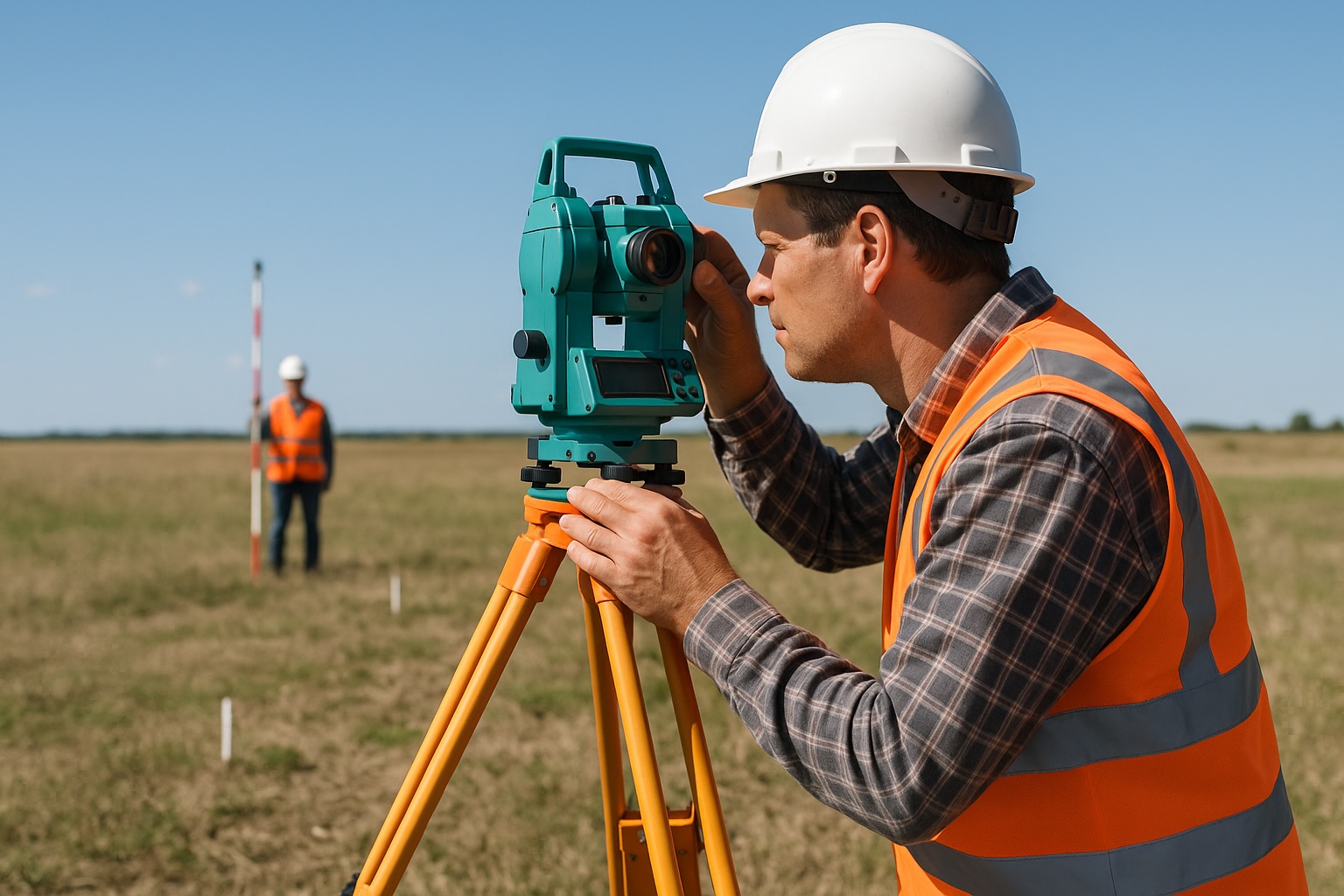

Estaciones totales
Las estaciones totales combinan las capacidades de un teodolito con medición de distancia electrónica, creando una poderosa herramienta todo en uno para técnicas precisas de mapeo de gráficos.Oferta de estaciones totales modernas:
- Medidas de ángulo electrónico
- Medición de distancia integrada
- Grabación automática de datos
- Capacidades computacionales
- Coordinar funciones de geometría
- Interfaces digitales para la transferencia de datos
La mayoría de los servicios profesionales de topografía de tierras dependen de las estaciones totales para su eficiencia y precisión en la verificación del tamaño de la propiedad.Estos dispositivos permiten a los topógrafos recopilar rápidamente puntos de datos que se pueden descargar directamente al software de topografía para el cálculo del área de la parcela.
Herramientas de medición láser
Los medidores de distancia láser se han vuelto cada vez más populares para las mediciones rápidas del área de tierra.Si bien no siempre es adecuado para encuestas de límites legales, proporcionan una excelente conveniencia para estimaciones preliminares y tareas de medición más simples.
Los tipos populares incluyen:
- Medidores de distancia láser portátiles (rango de hasta 200 m)
- Vuelas de medición de láser para mediciones perimetrales
- Niveles de láser rotativo para el mapeo de elevación
Técnicas de encuesta de tierras GPS

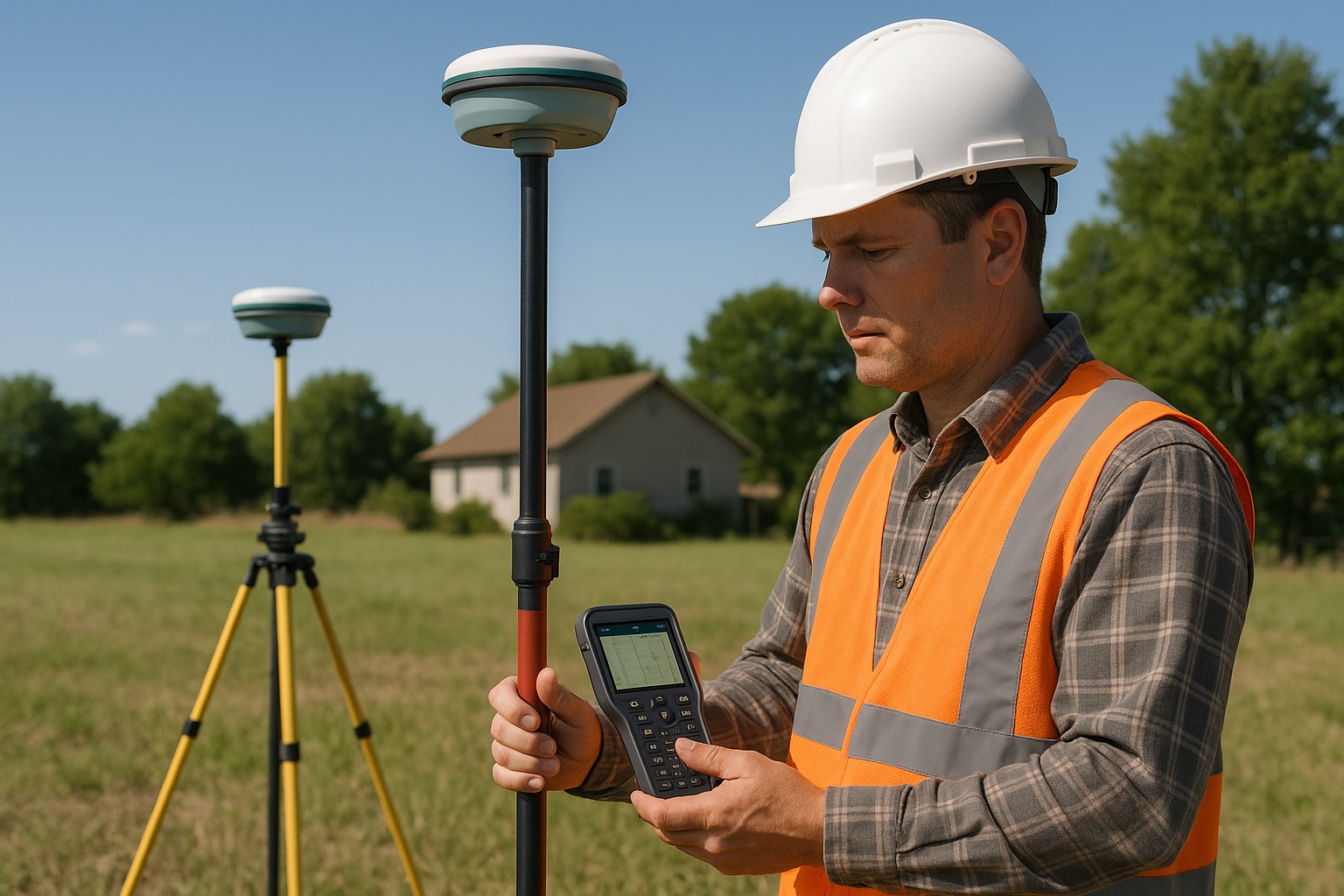

Sistemas GPS RTK
El GPS cinemático en tiempo real (RTK) representa la vanguardia de la tecnología de medición de tierra digital.Los sistemas RTK usan una estación base en una ubicación conocida y una unidad Rover que se comunica con la base para lograr la precisión a nivel de centímetro.
Las ventajas de RTK GPS para la medición del límite de la propiedad incluyen:
- Precisión excepcional (± 1-2 cm)
- No hay necesidad de una línea de visión directa entre puntos
- Recopilación de datos rápidos
- Capacidad para trabajar en varios terrenos y condiciones
- Integración con software de mapeo
- Requisitos de mano de obra reducida
Sin embargo, estos sistemas pueden ser costosos y, a veces, enfrentan desafíos en áreas con cobertura de árboles pesadas o edificios altos que bloquean las señales satelitales.
GPS diferencial
El GPS diferencial (DGPS) es otra forma de encuesta precisa de tierra GPS que utiliza una red de estaciones de referencia terrestres fijas para transmitir la diferencia entre las posiciones satelitales y sus posiciones fijas conocidas.
DGPS mejora la precisión de la medición por:
- Corrección de errores de señal
- Proporcionando lecturas más estables
- Mejora de la confiabilidad en diferentes condiciones
- Ofreciendo precisión del subméter
Receptores GPS móviles
Para la estimación preliminar del área de tierra o fines no legales, incluso los receptores GPS de grado de consumo pueden ser útiles.Si bien no es lo suficientemente preciso para la medición oficial de la línea de propiedad, las unidades GPS portátiles pueden proporcionar dimensiones aproximadas de la parcela cuando el equipo profesional no está disponible o es necesario.
Toplando parcelas irregulares
Descomponerse en formas regulares
Uno de los métodos más prácticos para medir la superficie con precisión, especialmente para las parcelas irregulares, es dividir la tierra en formas geométricas más simples como triángulos, rectángulos y trapezoides.
El proceso funciona de la siguiente manera:
- Dibuje la forma general de la tierra
- Divídalo en secciones geométricas manejables
- Mida cada sección de forma independiente
- Calcule el área de cada sección utilizando fórmulas apropiadas
- Sume todas las áreas de sección para el tamaño total de la parcela
Este enfoque hace que la medición del área de tierra de las propiedades complejas sea más manejable y, a menudo, más precisa que intentar medir todo el perímetro a la vez.
Método de geometría de coordenadas
La geometría de coordenadas (COGO) es una técnica poderosa para la determinación del área de la parcela al tratar con límites irregulares.Este método implica:
- Establecer un sistema de coordenadas local
- Medir las coordenadas de cada esquina límite
- Uso de la geometría de coordenadas para calcular el área cerrada
La fórmula utilizada se basa en las coordenadas de cada vértice:
Área = 0.5 × | σ (x₁y₂ - x₂y₁ + x₂y₃ - x₃y₂ + ... + xₙy₁ - x₁yₙ) |
Este enfoque es particularmente útil para las técnicas de mapeo de la trama y se implementa comúnmente en el software de encuesta de tierras.
Método de recorrido
El recorrido es una técnica de topografía donde una serie de líneas conectadas con longitudes y ángulos medidos se utilizan para establecer posiciones de puntos.Para parcelas irregulares:
- Comience en un punto conocido
- Mida la distancia y el ángulo al siguiente punto
- Continuar el proceso alrededor de todo el límite
- "Cerrar" el recorrido volviendo al punto de partida
- Verifique el error de cierre y ajuste si es necesario
- Calcule el área cerrada
La topografía profesional a menudo se basa en atravesar la determinación precisa de los límites de propiedades complejas.
Métodos de cálculo del área de la parcela
Método de coordenadas rectangulares
El método de coordenadas rectangulares (también llamado método de distancia de doble meridia) es una de las formas más precisas de calcular el área de tierra a partir de los datos de la encuesta.El proceso implica:
- Convertir mediciones de campo a coordenadas
- Organizar coordenadas en secuencia alrededor del límite
- Calculando las distancias meridianas dobles
- Multiplicar la coordenada y de cada punto por su doble distancia meridiana
- Sumando estos productos y dividiendo por 2 para el área final
Este método es particularmente valioso para la verificación del tamaño de la propiedad y se usa comúnmente en la encuesta profesional.
Método Planimetr
Un planímetro es un instrumento especializado diseñado específicamente para medir el área de una forma irregular en un mapa o plan.Si bien es menos común hoy con el advenimiento de las herramientas digitales, sigue siendo un método efectivo para el cálculo del área de la parcela de los mapas existentes:
- Rastrear el límite de la trama con el planímetro
- El dispositivo integra el área cerrada mientras traza
- Lea la medición del área resultante desde el dispositivo
Los planímetros digitales modernos han reemplazado los mecánicos en muchas aplicaciones, ofreciendo una mayor precisión y grabación de datos digitales.
Métodos gráficos
Cuando se trabaja con mapas o imágenes aéreas, los métodos gráficos pueden proporcionar estimaciones razonables del área de tierra:
- Contado de cuadrícula: superposición de una cuadrícula de tamaños cuadrados conocidos y cuadrados de conteo
- Triangulación: dividir la trama en triángulos en el mapa y sumando sus áreas
- Rastreo digital: el uso del software GIS para rastrear los límites y calcular automáticamente el área
Medición de la tierra profesional vs. bricolaje
Cuándo contratar servicios profesionales de topografía de tierras
Si bien la medición de tierras de bricolaje puede ser adecuada para algunas situaciones, los topógrafos profesionales deben considerarse para:
- Determinación del límite legal
- Compras de propiedades o ventas
- Disputas fronterizas
- Proyectos de construcción
- Subdivisión de tierra
- Establecimiento de servidumbre
- Determinación de la llanura de inundación
Los topógrafos profesionales aportan varias ventajas:
- Acceso a equipos de medición geodéticos precisos
- Conocimiento de los requisitos y estándares legales
- Comprensión de registros y monumentos históricos
- Seguro de responsabilidad civil
- Posición legal de su trabajo
- Experiencia con desafíos de medición complejos
Técnicas de medición de tierras de bricolaje
Para estimaciones preliminares, planificación o fines no legales, varios enfoques de bricolaje pueden proporcionar mediciones razonables de dimensión de la propiedad:
- Método rectangular: para gráficos relativamente cuadrados/rectangulares, mida los lados y calcule el área como longitud × ancho
- Método de triangulación: divida la tierra en triángulos, mida todos los lados de cada triángulo y use la fórmula de Heron para calcular las áreas
- Herramientas en línea: use herramientas basadas en imágenes satelitales como la función de medición de Google Earth para estimaciones aproximadas
- Aplicaciones de teléfonos inteligentes: varias aplicaciones de encuestas de tierras proporcionan resultados sorprendentemente buenos para las medidas básicas
Equipo de medición de la tierra para propietarios de viviendas
Las herramientas económicas para la medición del área de tierra de bricolaje incluyen:
- Largas cintas de medición (100 pies/30 m)
- Medidadores de distancia óptica
- Medidores de distancia láser
- Ruedas de medición inteligentes
- Aplicaciones de teléfonos inteligentes con capacidad GPS
- Brújula para determinar los rodamientos
- Estacas y cuerda para marcar

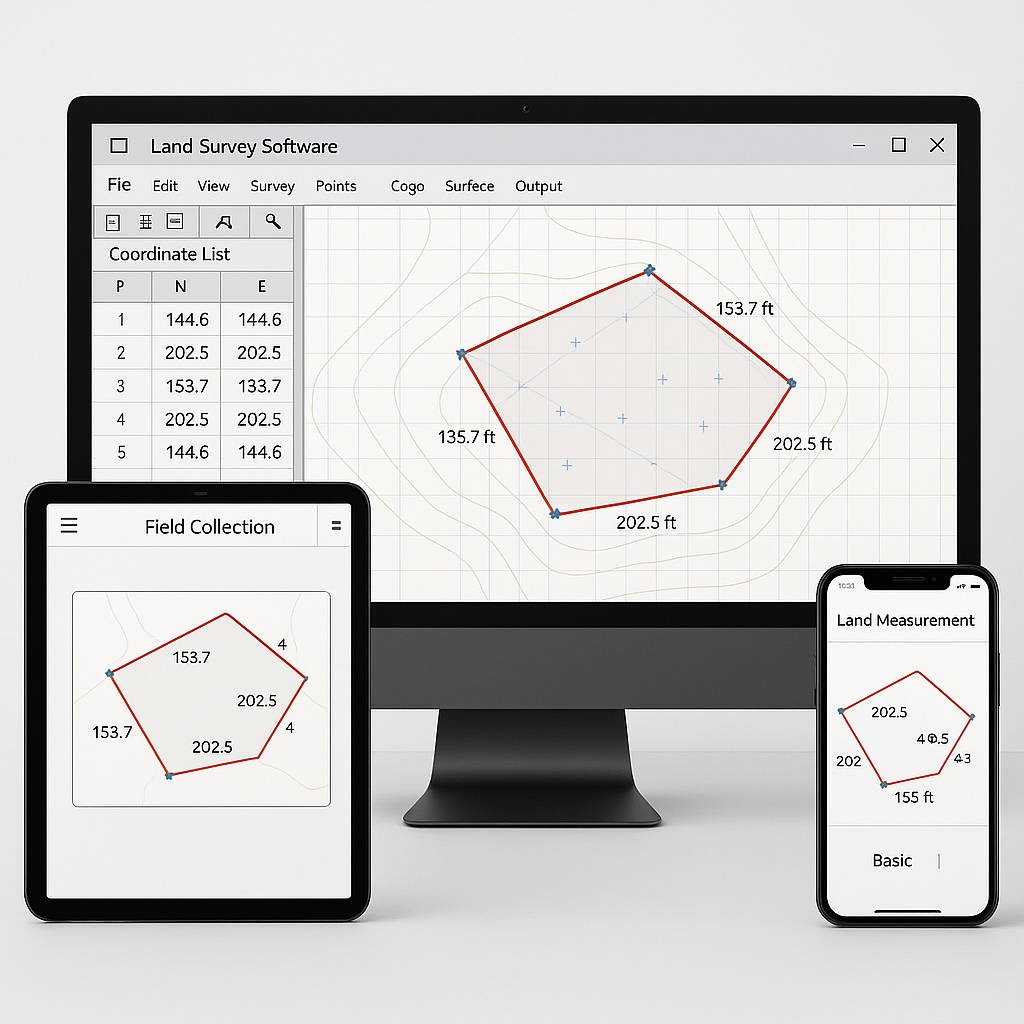

Aplicaciones y software de encuestas de tierras
Aplicaciones móviles para la medición de la tierra
El mercado ofrece numerosas aplicaciones de encuestas de tierras que transforman los teléfonos inteligentes en herramientas de topografía aproximadas:
- Medida del área de los campos GPS: permite caminar o conducir alrededor de una propiedad para calcular la superficie
- Calculadora de tierra: combina datos GPS con entrada manual para una mayor precisión
- Mapa de medida: utiliza imágenes satelitales para calcular las áreas de la trama
- Encuesta GPS: los registros GPS coordina y calculan las áreas cerradas
- Medida del área de campo: se especializa en la medición de tierras agrícolas
Si bien estas aplicaciones no pueden igualar equipos de grado profesional para la precisión de la encuesta de tierras, proporcionan soluciones convenientes para la evaluación y planificación preliminares.
Software de encuesta de escritorio
El software de encuesta de grado profesional incluye:
- AutoCAD Civil 3D: diseño y documentación integral para proyectos de ingeniería civil
- Encuesta de Carlson: Especializado para topógrafos de tierras con poderosas capacidades de COGO
- CAD de microsurvas: combina herramientas de encuesta y diseño
- Desktop de TPC: centrado en el procesamiento y ajuste de datos de la encuesta
- Magnet Office: solución completa de la encuesta de campo a final
Estos programas ofrecen cálculo preciso del área de la parcela, ajuste de límites y funciones avanzadas de mapeo.
Soluciones basadas en la nube
Las soluciones de la nube moderna han transformado la gestión de datos de la encuesta de tierras:
- Leica Infinity: procesa y administra datos de encuestas en todos los proyectos
- Trimble Connect: plataforma de colaboración para compartir datos de encuestas
- Hélice: se especializa en procesamiento de datos de drones para encuestas
- Landmentor: herramientas de planificación y análisis para el desarrollo
- Topcon Magnet Enterprise: Gestión de datos centralizadas para equipos de encuestas
Asegurar la precisión de la encuesta de tierras
Fuentes comunes de error
Incluso con equipos avanzados, varios factores pueden afectar la precisión de la encuesta de la tierra:
- Errores del instrumento: malestar o daño al equipo
- Errores de usuario: configuración o uso incorrecto de instrumentos
- Factores ambientales: temperatura, viento o interferencia magnética
- Errores computacionales: errores en los cálculos o la entrada de datos
- Errores de referencia: usando puntos de referencia incorrectos o puntos de control
Las mejores prácticas para una medición precisa
Para maximizar la precisión en la medición del área de la propiedad:
- Calibre todos los equipos antes de usar
- Tomar múltiples medidas y promediar los resultados
- Verifique el error de cierre en Traverses
- Verificar las mediciones contra puntos de referencia conocidos
- Ajustar la temperatura y otros factores ambientales
- Use el equipo apropiado para la precisión requerida
- Siga los procedimientos de medición estandarizados
- Documentar todas las medidas metódicamente
Técnicas de verificación
Varios métodos pueden verificar la precisión de las mediciones del área de tierra:
- Mediciones redundantes: tome mediciones de diferentes puntos de control
- Cálculo inverso: calcule las distancias entre los puntos de las coordenadas y compare con distancias medidas
- Análisis de cierre: garantizar que el cierre transversal cumpla con los estándares aceptables
- Comparación histórica: comparar con encuestas anteriores de la misma propiedad
- Verificación de tecnología cruzada: compare los resultados de diferentes tecnologías de medición
Consideraciones legales en la medición del límite de la propiedad
Fundamentos de la ley de límites
Los límites de la propiedad implican tanto la medición física como los principios legales:
- Los límites se definen legalmente por hechos y otros documentos
- Los monumentos físicos a menudo tienen prioridad sobre las distancias medidas
- Las encuestas anteriores pueden establecer mediciones de control
- Se deben considerar los derechos de propiedad contiguos
- Los límites del agua siguen reglas especiales
Requisitos de documentación
La documentación adecuada es crucial para la posición legal de las encuestas de propiedad:
- Notas de campo detalladas
- Datos de medición y cálculos
- Referencias a puntos de control y monumentos
- Descripciones de marcadores de límites
- Explicación de la metodología de encuesta
- Certificación profesional
- Cumplimiento de los requisitos estatales/locales
Disputas fronterizas
La medición de la tierra a menudo juega un papel central en la resolución de disputas de línea de propiedad:
- Revise las descripciones y encuestas de escrituras existentes
- Identificar reclamos de límites en conflicto
- Realizar medidas precisas utilizando equipos profesionales
- Establecer patrones de propiedad histórica
- Los hallazgos de documentos a fondo
- Considere la mediación antes del litigio
- Presente testimonio de expertos si es necesario
Las técnicas precisas de la encuesta de tierras son a menudo la clave para resolver tales conflictos de manera amigable.
Conclusión
La medición precisa de la tierra requiere una combinación de técnicas adecuadas, herramientas apropiadas y metodología cuidadosa.Ya sea que esté utilizando métodos tradicionales como medición de cinta y tránsitos ópticos o adoptar tecnologías modernas como equipos de encuesta de tierras GPS y software especializado, comprender los fundamentos de la medición del área de propiedad sigue siendo esencial.
Para fines casuales y planificación preliminar, los enfoques de bricolaje y las aplicaciones de encuestas de tierras pueden proporcionar estimaciones razonables.Sin embargo, para asuntos legales, transacciones de propiedades o proyectos de construcción, los servicios profesionales de topografía de tierras ofrecen la precisión, la posición legal y la experiencia necesaria para la plena confianza en las dimensiones de su propiedad.
Al combinar el conocimiento tradicional con herramientas de medición de tierras digitales modernas, los propietarios y profesionales actuales tienen más opciones que nunca para lograr un cálculo preciso del tamaño de la trama.La clave es seleccionar el método y las herramientas apropiadas para sus necesidades específicas mientras comprende las limitaciones y ventajas de cada enfoque.
Ya sea que esté midiendo un lote residencial o mapeando una superficie extensa, las técnicas y herramientas descritas en esta guía proporcionan una base sólida para la medición precisa de la tierra en cualquier escenario.
Descargo de responsabilidad: esta guía proporciona información general sobre técnicas y herramientas de encuesta de tierras.Para determinaciones de límites legales, transacciones de propiedades u otras situaciones que requieren mediciones legalmente vinculantes, siempre consulte con un topógrafo profesional con licencia.
